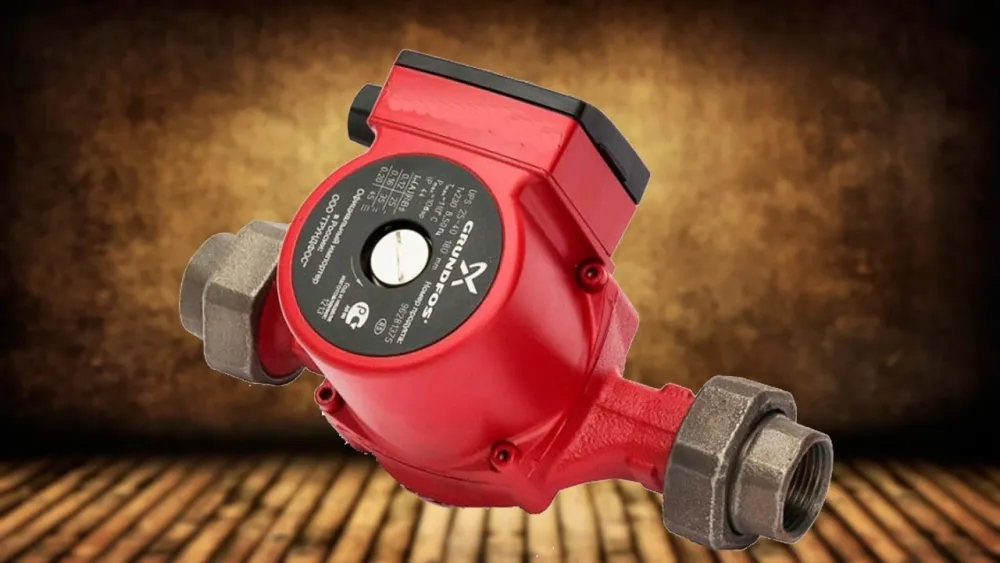

Как выбрать циркуляционный насос

1. Технические особенности

2. Устройство циркуляционных насосов

3. Характеристики и параметры выбора

  3.1. Диаметр резьбы и тип соединения

  3.2. Мощность

  3.3. Максимальный напор

  3.4. Производительность

  3.5. Другие параметры

4. Как работает циркуляционный насос для отопления

5. Расчет производительности прибора и напора теплоносителя

  5.1. Расчет производительности

  5.2. Расчет напора

6. Виды циркуляционных насосов для котлов

7. Дополнительные функции циркуляционных насосов

8. Рейтинг циркуляционных насосов

  8.1. Stout 25/60-180

  8.2. Shinhoo BASIC S 25-6S 130 1x230V

  8.3. Shinhoo INSTANT 15-1.5 II BL

  8.4. Rommer Profi

  8.5. Джилекс Циркуль Premium 25/60

  8.6. Джилекс Циркуль 25/80

9. Как выбрать лучший циркуляционный насос для отопления

Циркуляционные насосы позволяют организовать циркуляцию воды в замкнутых системах, например, в системе отопления частного дома, для фильтрации воды в бассейне, в системе охлаждения и в некоторых других случаях. На этой странице вы узнаете, как выбрать циркуляционный насос, который не только подойдет вам по техническим характеристикам, но и будет действительно эффективным в работе.

Основное предназначение циркуляционных насосов (ЦН) – создание принудительной циркуляции, например, теплоносителя (воды). Благодаря усилению напора преодолевается сопротивление на пути следования и обеспечивается корректная работа даже в больших по площади системах.

Любой ЦН состоит из двух основных частей – электродвигателя и насосной группы. В действие электродвигатель приводит электроэнергия, подключение осуществляется через клеммную коробку, расположенную на корпусе оборудования. При этом насосная группа напрямую связана с рабочим валом двигателя, что является основной технической особенностью любого циркуляционного насоса.

Вторая техническая особенность – ЦН устанавливается в контуре циркуляции воды, то есть оборудование не является начальным или замыкающим элементом, жидкость проходит через него. Большинство моделей устанавливают в контур благодаря резьбе, расположенной на входе и выходе, также есть модели, которые устанавливаются на патрубки с фланцами.

При установке важно учитывать направление движения, которое обозначается на корпусе или в инструкции к устройству. Неправильная установка, когда вода циркулирует в обратном направлении, может привести к выходу из строя всей системы, поэтому установку необходимо проводить строго согласно инструкции.

Точное устройство циркулярного насоса зависит от модели и производителя, но базовое устройство всех моделей схоже:

В большинстве моделей используется асинхронный двигатель, работающий с напряжением 230/380В. В большинстве бытовых моделей не применяется никакая дополнительная система охлаждения, как вентилятор или иное, так как и вал, и ротор расположены непосредственно в воде, что обеспечивает естественное охлаждение элементов. Подобная конструкция называется “Мокрый ротор”, и она обеспечивает практически бесшумную работу ввиду отсутствия внешней системы охлаждения.

Существуют модели и с “сухим ротором”, в которых электродвигатель и насосная группа отделены друг от друга. В этом случае движущиеся элементы охлаждаются за счет воздуха в котельной, в некоторых случаях с использованием встроенного вентилятора. Такое решение зачастую менее долговечно, а также сопряжено с дополнительным шумом от работы. Подобные модели зачастую выбирают на промышленные объекты с большой площадью, а также в задачах, когда требуется большой КПД – в сухих моделях он достигает 75-80%, против ~50% в насосах с мокрым ротором.

Перед тем, как переходить непосредственно к характеристикам и выбору, важно определиться – нужен ли вам циркуляционный насос для системы отопления, так как существует два альтернативных решения для циркуляции:

Естественная циркуляция теплоносителя на практике применяется только для небольших систем отопления, зачастую не превышающих 100 квадратных метров. Но это не универсальная цифра, так как в некоторых случаях подобное невозможно реализовать даже в небольших помещениях.

Основной плюс естественной циркуляции – отсутствие насосных элементов в таких конструкциях, вследствие чего упрощается вся система, а также экономится бюджет. Но нехватка мощности может сыграть злую шутку, когда помещения прогреваются неравномерно из-за удаленности от котла даже в том случае, если вы рассчитали наклон труб для естественного движения теплоносителя.

Принудительная циркуляция, обеспечиваемая с помощью насосного оборудования, позволяет обеспечить работу системы отопления жилых и нежилых помещений любой площади, а также эффективно работает и в других задачах.

Для эффективной работы важно ориентироваться на следующие характеристики циркуляционного насоса.

Этот параметр особенно актуален при покупке ЦН в уже готовую отопительную систему – модель должна быть совместима как по диаметру (указывается в миллиметрах или дюймах), так и по типу соединения:

Патрубки с фланцами несовместимы с резьбой и наоборот, поэтому необходимо подбирать исходя из последующего соединения, чтобы это не мешало монтажу. Если объект ещё в стадии строительства, и насосное оборудование приобретается заранее, то от выбора типа соединения будет зависеть последующее соединение при монтаже.

Ошибочно полагать, что чем мощнее агрегаты, тем лучше – важно подбирать оптимальное для вашей задачи решение. При недостаточной мощности система не будет работать эффективно, а при превышении может дойти до аварийной ситуации.

На требуемую мощность насоса влияет мощность котла, поэтому самый простой способ для выбора, руководствоваться мощностью котла при выборе ТН. Но если котел ещё не приобретен, то необходимую мощность можно вычислить по специальной формуле:

Согласно этой формуле, для частного дома с отапливаемой площадью 210 метров требуется ~38 кВт, что получилось по формуле 173 * 220 метров = 38 060 Вт.

Эта формула продиктована СНиПом 2.04.07-86, на практике также важно учитывать некоторые другие параметры, как объем пространства (100 квадратных метров при высоте потолков 2,6м и 3,2м – сильно разный объем для отопления).

Мощность хоть и важный параметр, но для подбора оборудования его недостаточно.

При выборе подходящей модели проще всего ориентироваться на характеристику напора. Этот параметр отражает высоту водного столба, и различается в зависимости от модели. Самые популярные модели и их названия в кругу профессионалов:

“Двойки” – самые простые модели, которые способны обеспечить напор в 2 метра, а “Восьмерки” – самые мощные бытовые решения. Существуют и менее мощные модели, например, с напором 1,5 или 1,7 метра.

Далее мы проведем подробный расчет для примера, но важно понимать, что нельзя покупать более мощную модель, например “восьмерку”, если для вашей системы достаточно “двойки”. При выборе важно исходить из принципа достаточности – глобального запаса напора не требуется, так как условия функционирования системы вам известны изначально и, как правило, неизменны на протяжении всего срока эксплуатации.

Это ещё один параметр, на который необходимо ориентироваться при самостоятельном выборе.

Этот параметр легко оценить по тому количеству воды, которое требуется перекачать, что можно посчитать по специальной формуле. Далее в статье мы разобрали расчет производительности ЦН на примере реального объекта с площадью 150 квадратных метров.

Помимо мощности, напора и производительности, при выборе подходящей модели стоит обратить внимание на некоторые другие параметры:

Также важно учитывать рабочие температуры, на которых оборудование способно работать. Универсальными считаются модели с диапазоном до +110°С. Модели с меньшим диапазоном, например, до +95°С, также может исправно функционировать, например, в тёплых полах.

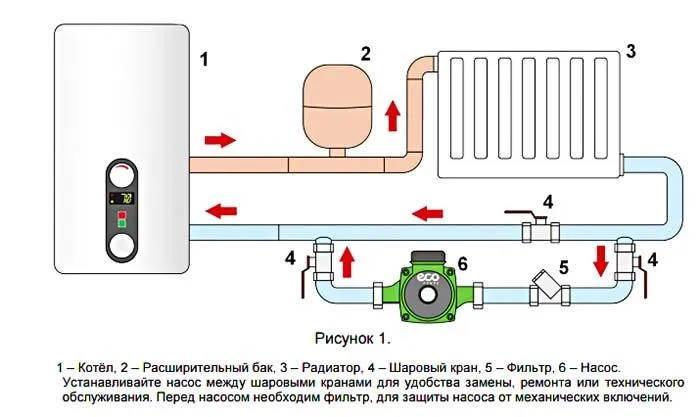

Циркуляционный насос – одна из ключевых составляющих системы отопления, благодаря центробежной силе которого вы сможете эффективно отапливать помещения любой площади.

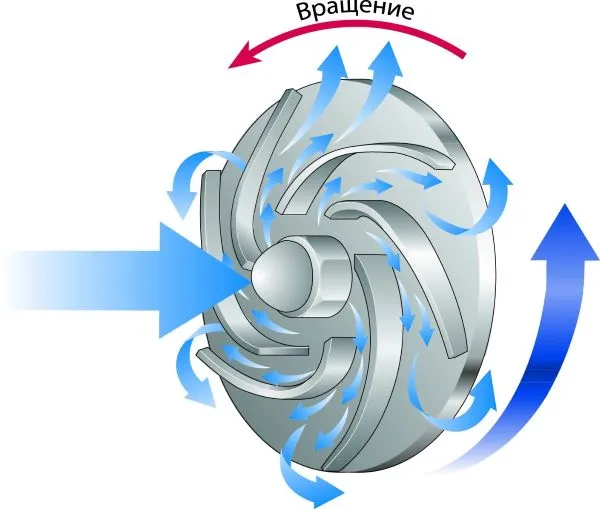

Насос монтируется в отопительный контур и отвечает за “перекачку” теплоносителя, то есть воды. Крыльчатка – колесо, на котором расположены лопасти, что создает движение воды, приводится в движение двигателями в насосах.

Благодаря ЦН теплоноситель поступает ко всем радиаторам отопления, что обеспечивает равномерное отопление помещения и корректную работу всех отопительных приборов. То есть вы избежите ситуации, что некоторые радиаторы горячие, а другие лишь немного теплые.

Насосы для отопления рассчитаны на работу с высокой температурой и давлением. Большинство моделей поддерживают все популярные способы трубной разводки:

Место и способ монтажа ЦН зависит от типа разводки. В некоторых случаях требуется установка дополнительного расширительного бака или другие технологические решения.

Для выбора подходящей модели необходимо произвести расчет производительности и напора. Рассмотрим всё на примере – частный дом общей площадью 150 квадратных метров, с длинной системы отопления 50 метров.

Формула: Qpu = Qn ÷ (dt*1,165), где:

Параметр “1,165” – это стандартная теплоемкость воды (измеряется в Вт), расчеты производительности производятся с неизменным параметром.

Параметр “Qn” для расчета насосного оборудования, возможно, вам будет уже известен со времен выбора котла, так как подобрать отопительный котел можно по тому же параметру. Но рассчитать Qn можно и с нуля, для этого достаточно разделить отапливаемую площадь на 10, в нашем случае 150/10 = 15 кВт.

Полученный показатель Qn необходимо использовать при расчетах:

С кубами в час не всегда удобно работать, так как в характеристиках некоторых моделей используются литры, а не кубы. Поэтому для удобства подбора оборудования необходимо перевести кубы в литры, а часы в минуты. Для этого 860 литров делим на 60 минут, что дает минимальный показатель – 14,35 литров в минуту.

Итоговая цифра – рекомендованный параметр производительности, ниже которого не рекомендуется опускаться. Например, вы можете купить модель с максимальной производительностью 20 литров в минуту, но не стоит приобретать модели с показателем ниже 14, в этом случае вам не хватит возможностей ЦН.

Формула: Hpu = R*ZF*L÷9 806, где:

Согласно формуле, необходимый в нашем примере напор составляет:

Чтобы перевести Паскали в метры при расчете напора, достаточно разделить полученный результат на 9 806 (для простоты запоминания иногда используется 10 000), что дает в нашем случае 1,68 метра. Трубопроводы напрямую влияют на необходимый напор, всё зависит от длины труб.

Аналогичным образом вы можете подобрать оптимальный циркуляционный насос для системы отопления с учетом вашего помещения, заменив площадь и длину на свои показатели.

Все циркуляционные насосы отличаются по типу ротора и делятся на два вида:

КПД первых существенно выше (75-80%), чем у насосов с мокрым ротором, где КПД составляет примерно 50%. Также преимуществом является внешнее расположение ротора, что делает его более пригодным для ремонта. Другое преимущество – высокая производительность и сильный напор, что особенно ценно при использовании на промышленных объектах или в помещениях большой площади.

Срок службы насосов на сухом роторе чаще всего короче мокрых, и в зависимости от модели составляет около 3-4 лет, когда оборудование с мокрым ротором способно работать до 10 лет, а в некоторых случаях и дольше.

Помимо систем отопления, циркуляционные насосы применяются и в других областях:

Основное ограничение – рабочие температуры, а также мощность.

Помимо базовых функций, у некоторых моделей есть отдельные режимы, а также дополнительные функции. В этом случае часто используют термин “Умный” или “Насос с интеллектуальной системой”. К таким функциям относятся:

Некоторое умное оборудование способно экономить до 30% затрат, снижая частоту вращения и регулируя другие параметры. Наличие дополнительных функций повышает стоимость, поэтому при выборе решения необходимо учитывать баланс цены, чтобы экономная эксплуатация не оказалась дороже из-за высокой стоимости ТН.

В нашем каталоге представлены различные бренды и сотни циркуляционных насосов, каждый из которых имеет сильные стороны. Чтобы было проще выбрать, мы собрали далее лучшие модели в различном ценовом диапазоне.

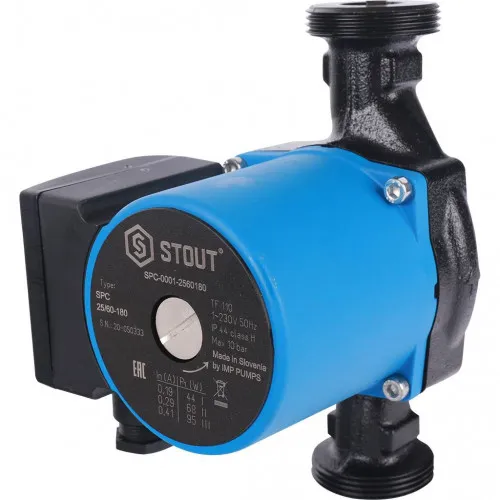

1. Stout 25/60-180

Stout 25/60-180 – одно из лучших решений для отопления частного дома в среднем ценовом диапазоне, поддерживает максимальный напор воды в 6 метров. Благодаря долговечным материалам, использованным в этой модели, вы можете рассчитывать на действительно длительный срок эксплуатации без необходимости обслуживания.

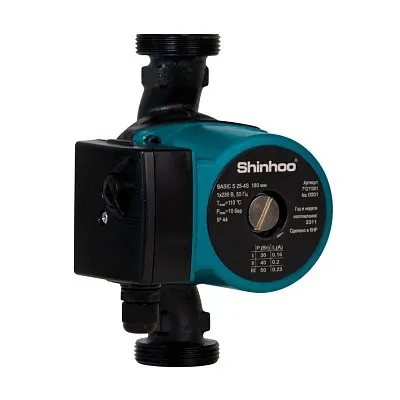

2. Shinhoo BASIC S 25-6S 130 1x230V

Shinhoo BASIC S 25-6S 130 1x230V – лучшая модель из популярной линейки BASIC S, обеспечивает максимальный напор 6 метров и имеет высокую пропускную способность – 70 литров в минуту. Производитель – компания Shinhoo, славится своей надежностью в этом ценовом сегменте.

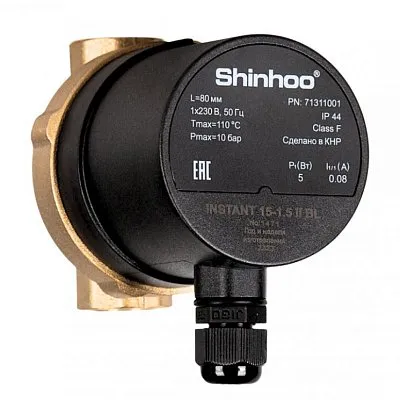

3. Shinhoo INSTANT 15-1.5 II BL

Shinhoo INSTANT 15-1.5 II BL – ещё одна популярная модель от Shinhoo, которая может быть установлена как горизонтально, так и вертикально. Имеет защиту от сухого хода. Одна из самых надежных моделей в своем ценовом сегменте.

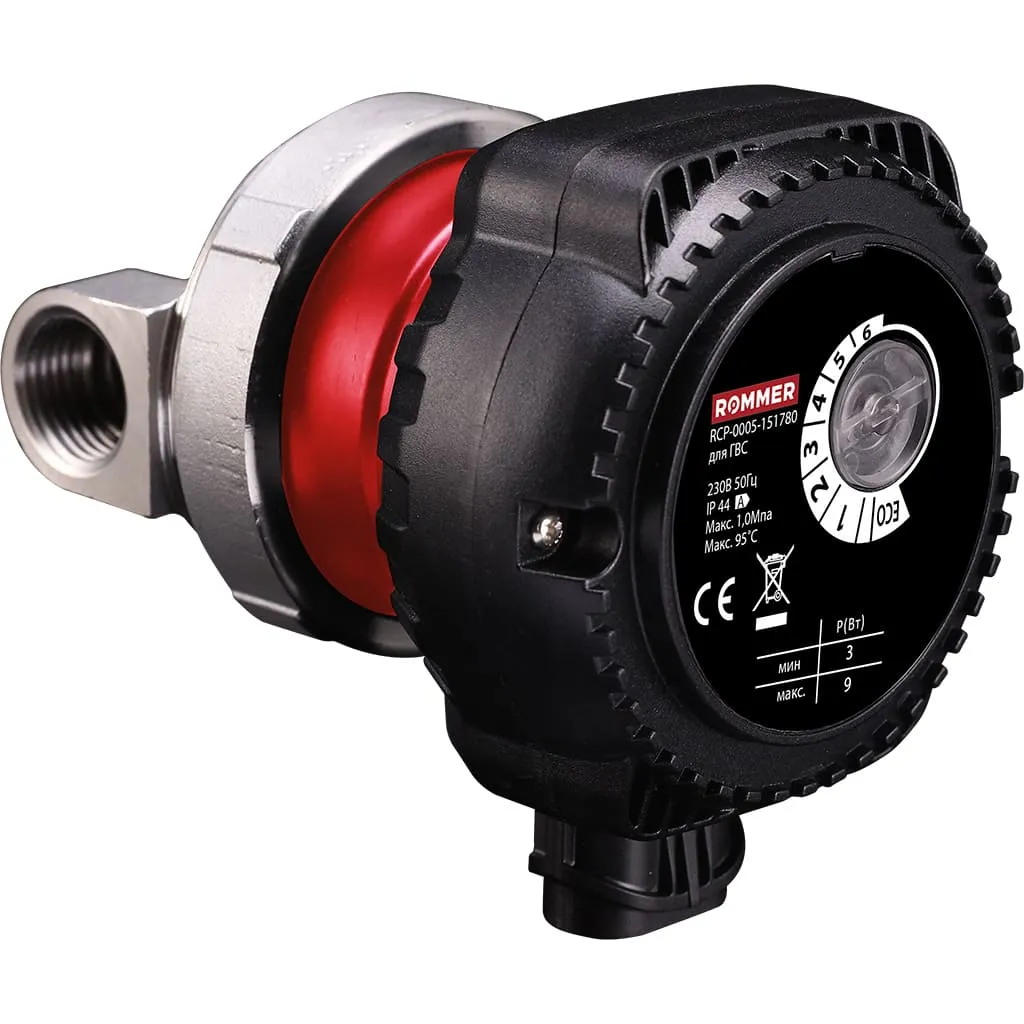

4. Rommer Profi

Rommer Profi – один из качественных циркуляционных насосов в чугунном корпусе в среднем ценовом сегменте, идеально подходящий для систем ГВС.

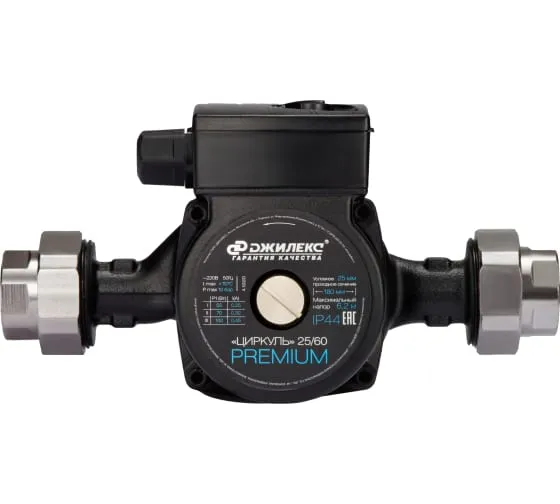

5. Джилекс Циркуль Premium 25/60

Джилекс Циркуль Premium 25/60 – мощный насос с большим максимальным напором (6 метров), являющийся бесспорным лидером в низком ценовом сегменте, одно из лучших дешевых решений. Работает с температурой воды до 110 градусов, выдерживает давление до 10 бар.

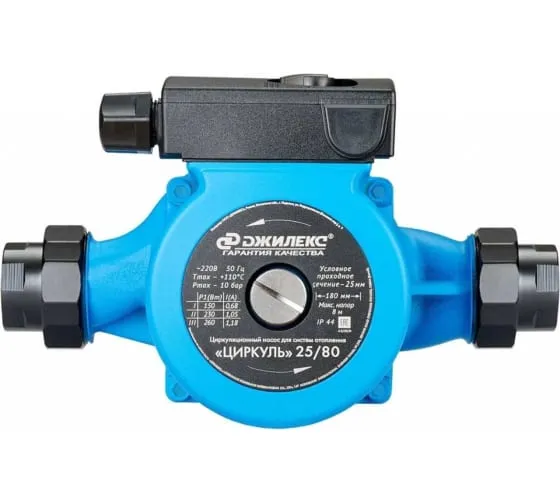

6. Джилекс Циркуль 25/80

Джилекс Циркуль 25/80 – мощная модель за небольшую стоимость, обеспечивает до 100 литров в минуту, при этом работает с напором до 8 метров. Практически не имеет аналогов в своем ценовом сегменте.

Также отличные ТН предлагаются производителями Grundfos и Wilo.

Первый вопрос, который нужно задать при выборе – нужен ли вам циркуляционный насос. Возможно, для вашей системы требуется другое решение или достаточно гравитационной циркуляции. Чтобы понять необходимость однозначно, достаточно ответить положительно на любой из следующих вопросов:

В большинстве случаев, если хотя бы на один вопрос вы дали положительный ответ, вам требуется купить циркуляционный насос для отопления. Есть и однозначные ситуации, например, когда в системе несколько отопительных контуров.

Определившись с необходимостью, можно приступать к выбору лучшей модели. Для этого необходимо подобрать оборудование, подходящее для вашей задачи по следующим параметрам:

Для уже существующих систем отопления важно обращать внимание на диаметр и типа соединения, чтобы не пришлось переделывать соединение под новое оборудование. Также обратите внимание на дополнительные системы, которые повысят эффективность и продлят срок службы, например, защиту от отсутствия воды и другие.

Не стоит покупать насос “с запасом” по производительности, который будет значительно превышать требования. Такой запас на практике не даст вам преимуществ, а наоборот, способен привести к аварии, поэтому важно ориентироваться на оптимальную производительность.
